圃場の温度・湿度を見える化 — 栽培環境の把握に
作物の生育や病害リスクの評価には、圃場の気温と相対湿度の把握が欠かせません。温湿度を数値で記録することで、ハウス環境の管理や、樹液流・日射など他センサデータとの組み合わせ分析が可能になります。
本製品は、センサテック株式会社製の温湿度センサ「RHT-30-02R5」です。温度と相対湿度の測定値を個別の配線から並行して出力するアナログ電圧出力式のセンサで、出力信号はDC0〜2.5V。IoTゲートウェイ「Norman mini」のアナログ入力端子に接続して計測します。
強固な保護構造（IP64）により、水滴や粉塵のある環境でも安心してご使用いただけます。露地圃場やハウス内など、設置環境を選ばず幅広く活用できます。
計測した温湿度データは、Norman miniを介してクラウドへ送信され、クラウドアプリケーション「Sapflow Monitor」からいつでも閲覧・活用できます。
活用シーン
- ハウス・施設内の温湿度環境のモニタリング
- 飽差（VPD）管理による生育・かん水コントロール
- 病害発生リスク評価のための微気象の把握
- 樹液流・日射・土壌水分などのデータと組み合わせた総合的な栽培管理
FEATURES
製品の特長
アナログ電圧出力（DC0〜2.5V）
温度・相対湿度を個別配線から並行出力するアナログセンサ。出力レンジはDC0〜2.5Vで、Norman miniのアナログ入力端子にそのまま接続できます。
広い測定範囲・高精度
湿度0〜100%RH（±3%RH）、温度-30〜80℃（±0.5℃）に対応。露地・ハウスなど幅広い圃場条件で温湿度を安定して計測します。
IoTクラウド連携
Norman miniに接続すれば、温湿度データをクラウドへ自動送信。Sapflow Monitorからいつでもどこでも確認できます。
SYSTEM
利用構成
温湿度センサは、IoTゲートウェイ「Norman mini」と組み合わせてご利用いただきます。圃場に設置したセンサが計測した温度・湿度データは、Norman miniを介してクラウドへ送信され、ブラウザ上のクラウドアプリケーション「Sapflow Monitor」（cloud.agrishot.com）からいつでも閲覧できます。
樹液流・日射・土壌水分などのデータと併せて記録することで、栽培環境の評価やかん水・防除の意思決定を、データに基づいて行えます。
温湿度センサ
圃場に設置し
温度・湿度を計測
アグリショット
クラウド基盤
セットアップの流れ：センサを圃場に設置 → センサコネクタを Norman mini の ch5・ch6 に接続 → Norman mini の電源を入れると、設定不要で計測・送信が開始されます。閲覧には Sapflow Monitor のユーザーアカウント（有料）が必要です。詳細は取扱マニュアルをご参照ください。
SPECIFICATION
製品仕様
| 製品名 | 温湿度センサ RHT-30-02R5 |
|---|---|
| 製造元 | センサテック株式会社 |
| センサ種別 | アナログ出力（電圧出力）センサ。温度・相対湿度を個別配線から並行出力 |
| 検出センサ | 湿度・温度 |
| 出力信号 | DC0V 〜 2.5V（温度・湿度それぞれ） |
| 分解能（Norman mini接続時） | 約0.05℃／約0.05％RH ※ Norman miniの標準アナログ端子（入力0〜5V・12bit）に接続した場合の換算値。実際の計測精度は下記のセンサ精度に依存します。 |
| 測定湿度範囲 | 0 〜 100％RH（ただし結露しないこと） |
| 標準湿度精度 | ±3％RH（25℃、10〜90％RH） |
| 湿度応答速度 | 30sec |
| 測定温度範囲 | -30℃ 〜 80℃（ただし氷結・結露しないこと） |
| 標準温度精度 | ±0.5℃（25℃に於いて） |
| 電源電圧 | DC5V 〜 24V（使用電圧範囲：DC4.5V 〜 30V） |
| 消費電流 | DC3mA 以下 |
| 出力インピーダンス | 100Ω |
| 負荷抵抗 | 100kΩ 以上 |
| 保護構造 | IP64 |
| 保存温度 | -30℃ 〜 80℃（ただし氷結・結露しないこと） |
| 保存湿度 | 95％RH 以下（ただし結露しないこと） |
| 耐電圧 | AC500V 50/60Hz 1分間（充電部一括とケース間） |
| 絶縁抵抗 | 50MΩ 以上 DC500Vメガにて（充電部一括とケース間） |
| 耐振動 | 耐久：10 〜 55Hz 複振幅1.5mm X.Y.Z方向各2時間（非通電時） |
| 耐衝撃 | 耐久：500m/s²（約50G） X.Y.Z方向各3回（非通電時） |
| ケース材質 | PC（ポリカーボネート） |
| ケーブル | φ4、4芯丸形コード（耐油・耐熱）、長さ1m |
| 重量 | 約33g |
| ピンアサイン | 茶：Vcc（電源）／黒：RH-OUT（湿度出力）／橙：T-OUT（温度出力）／青：GND |
| 接続ゲートウェイ | Norman mini |
| 主な用途 | 圃場の温湿度モニタリング、微気象の把握、栽培環境管理 |

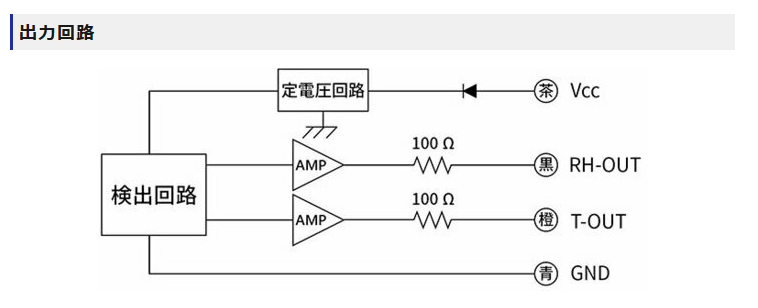

出力回路
湿度（RH-OUT）と温度（T-OUT）は、それぞれアンプ経由で個別に電圧出力されます。各出力の出力インピーダンスは100Ωです。
