OVERVIEW
各部説明

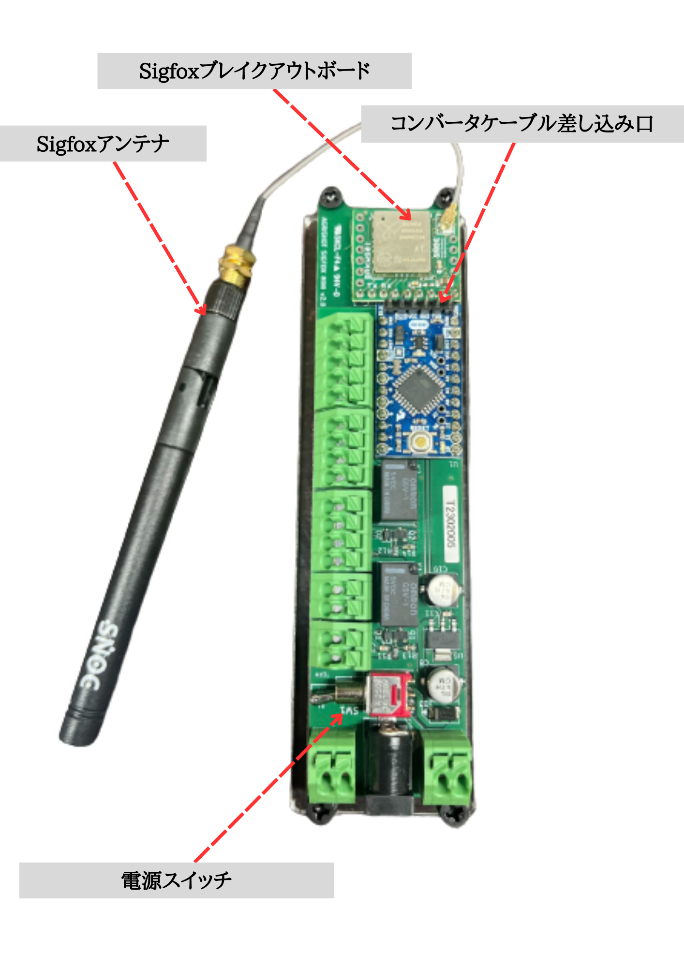

Norman mini 各部名称
POWER

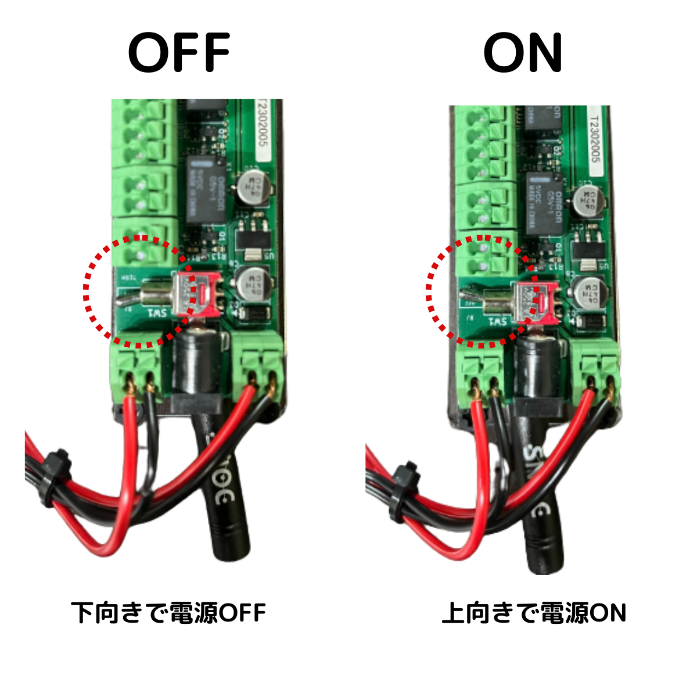

電源について
電源はトグルスイッチを上下に切り替えて「入/切」してください。
電源スイッチ（トグルスイッチ）
| 上側：ON（入） |
| 下側：OFF（切） |
PIN ASSIGN

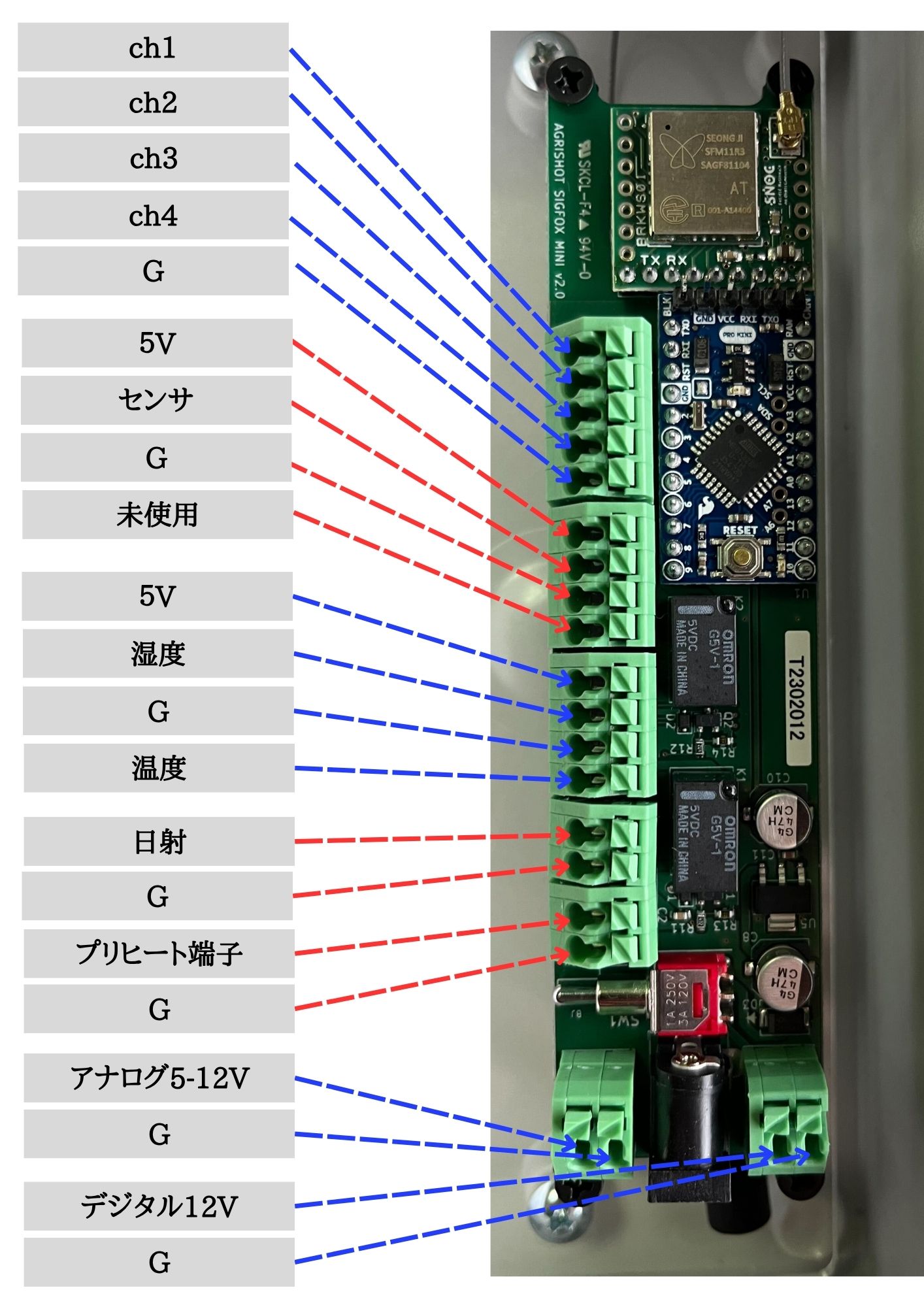

Norman mini ピンアサイン
Norman mini ピンアサイン
CABLE

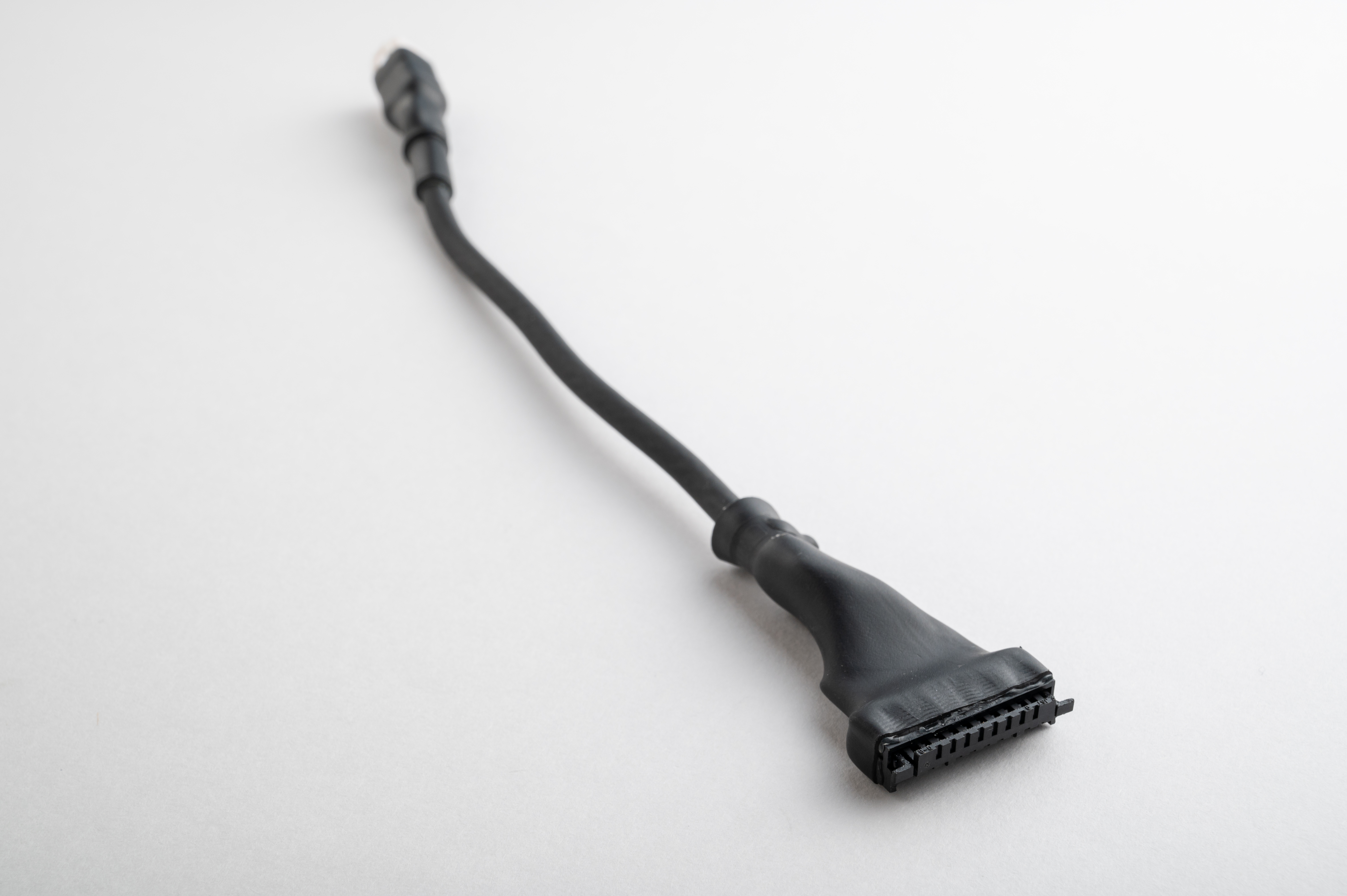

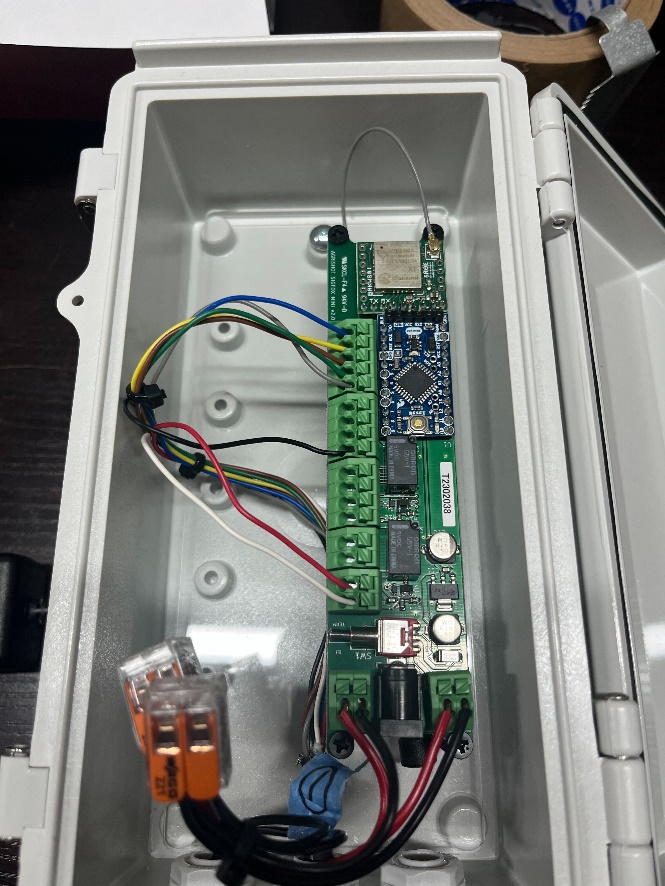

変換ケーブルピンアサイン
ケーブルカラー：チャンネル名
変換ケーブルピンアサイン
| ケーブル色 | チャンネル名 |
|---|---|
| 青色 | ch1 |
| 黄色 | ch2 |
| 茶色 | ch3 |
| 緑色 | ch4 |
| 灰色 | G（グラウンド） |
| 黒色 | 未使用 |
| 赤色 | プリヒート |
| 白色 | G（グラウンド） |
INSTALLATION

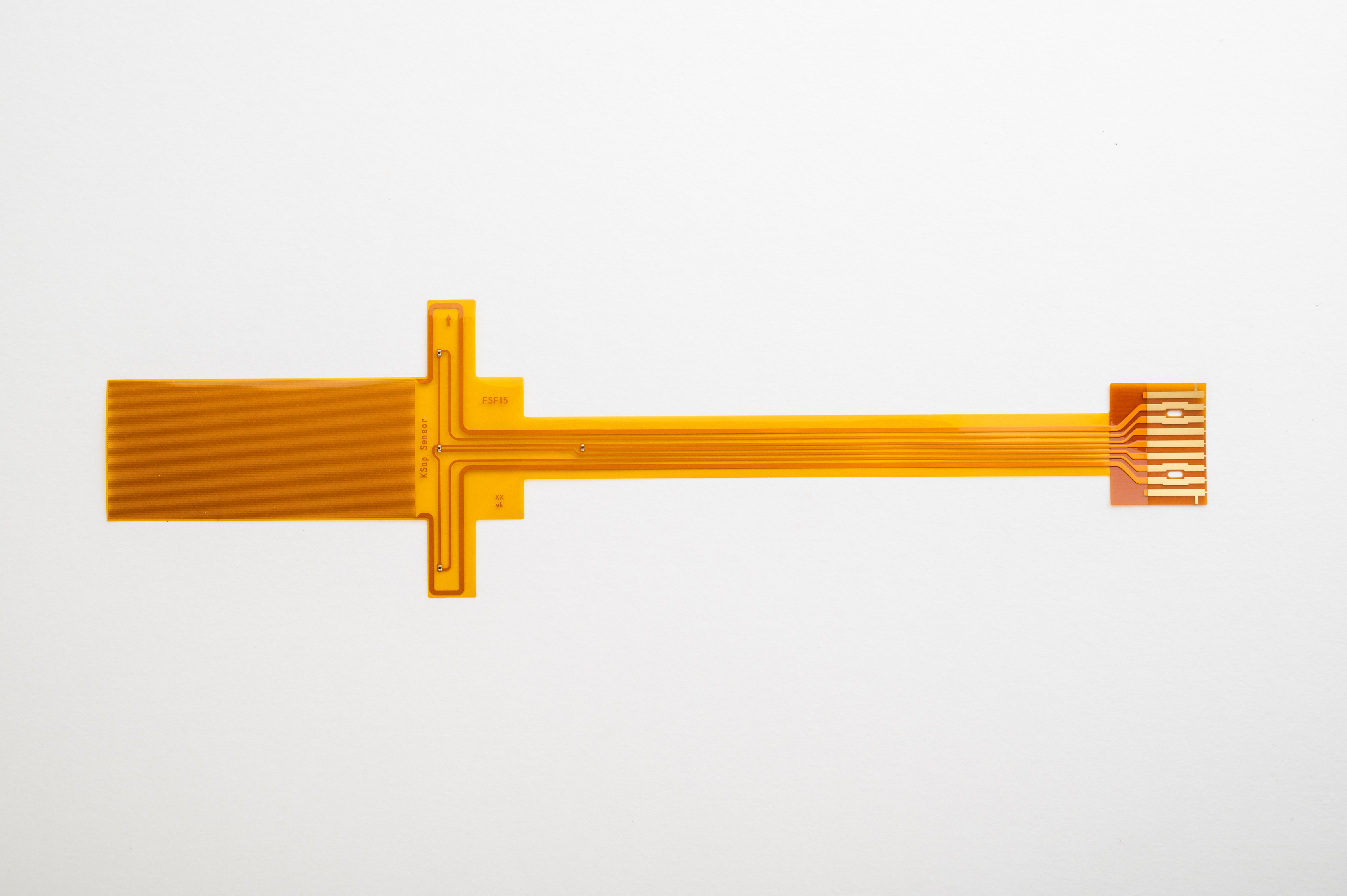

樹液流センサ（薄膜フィルム）取り付け方法
設置方法（全体動画）
▶ 樹液流センサ設置動画
YouTube で見る

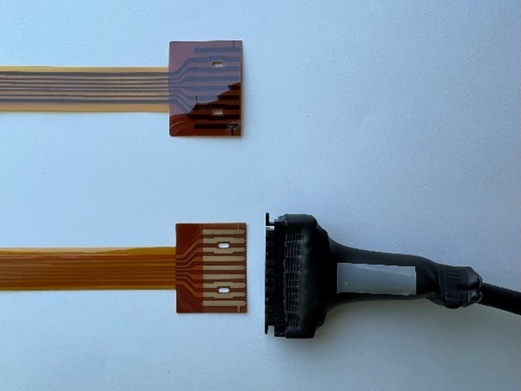

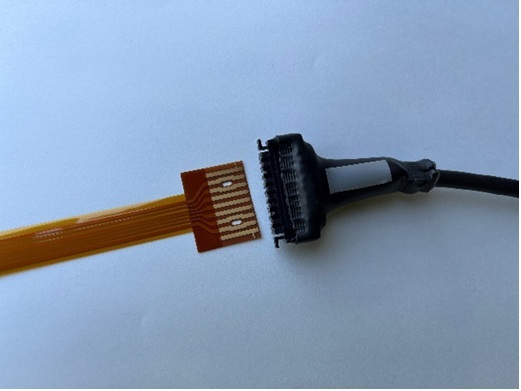

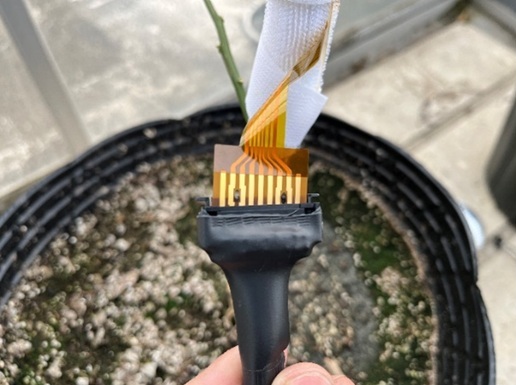

取り付け手順
1

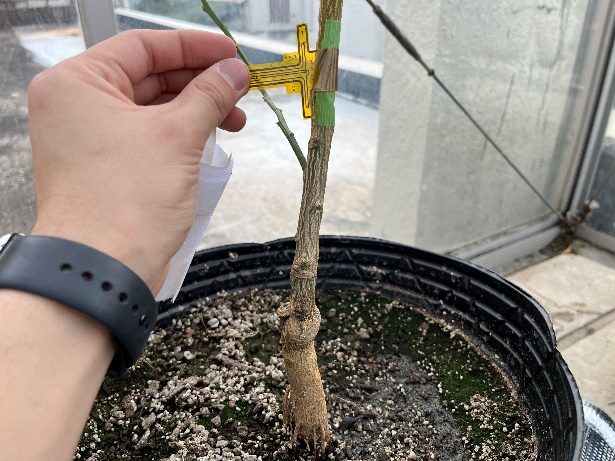

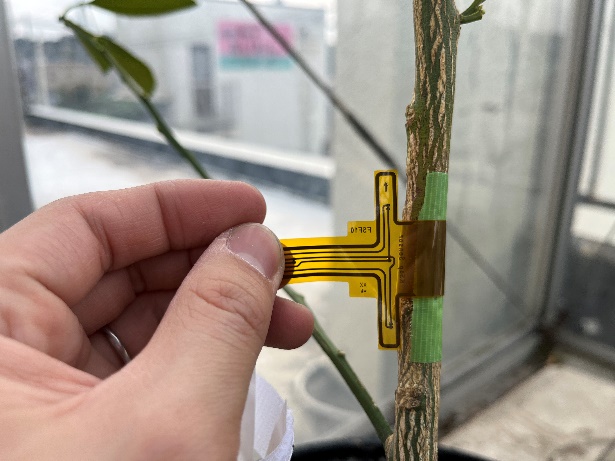

薄膜フィルムを設置木もしくは枝に巻きつける
樹液流センサ
樹液流センサ
樹液流センサ
⚠️ 注意：
① 設置木もしくは枝の部分は、なるべく凸凹がないように取り除いてください。
② フィルムの矢印の向きは木の葉っぱ側が上向きになるように巻きつけてください。
③ サーミスタを内側にし、設置木もしくは枝部分に隙間がないように巻きつけてください。

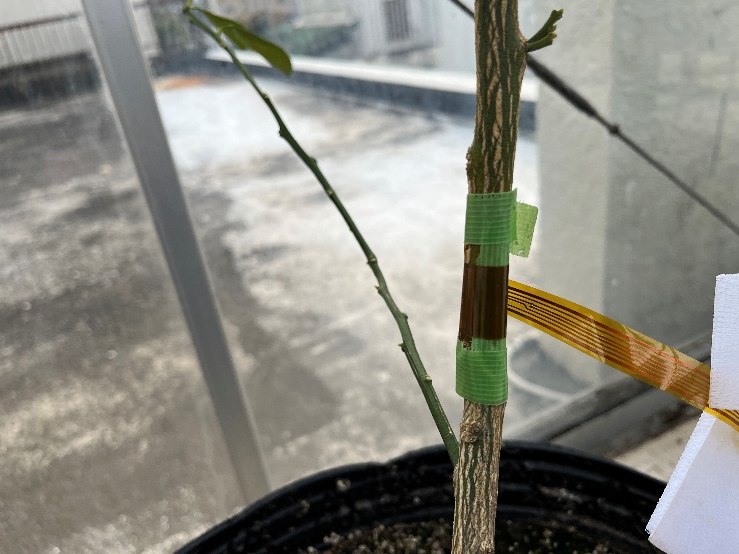

④ 薄膜フィルムが巻きつけにくい際はテープで仮止めしてください。
① 設置木もしくは枝の部分は、なるべく凸凹がないように取り除いてください。
② フィルムの矢印の向きは木の葉っぱ側が上向きになるように巻きつけてください。
③ サーミスタを内側にし、設置木もしくは枝部分に隙間がないように巻きつけてください。
④ 薄膜フィルムが巻きつけにくい際はテープで仮止めしてください。
2

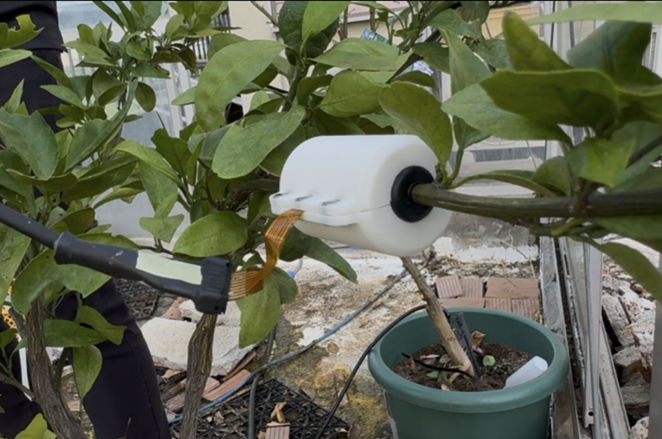

断熱ジャケット
断熱ジャケット（1）

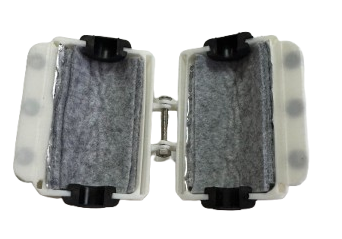

断熱ジャケット（2）
断熱ジャケット（1）
断熱ジャケット（2）
⚠️ 注意：植物に巻き付けた薄膜フィルムを断熱ジャケットで覆ってください。
断熱ジャケット設置状態
SENSOR

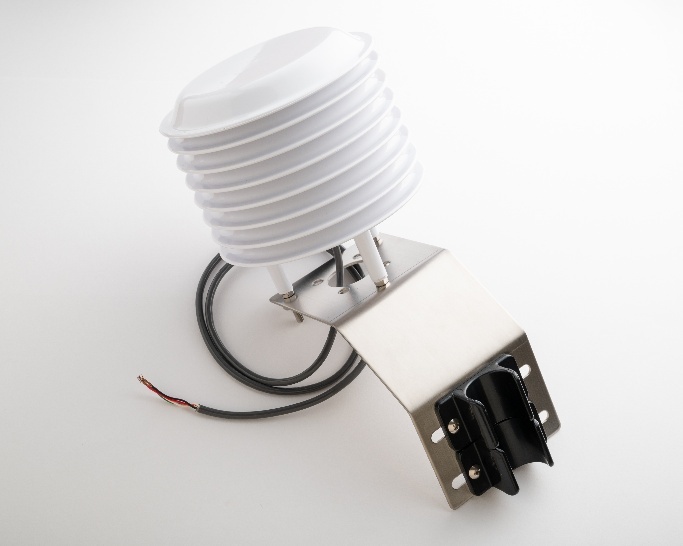

温湿度センサ

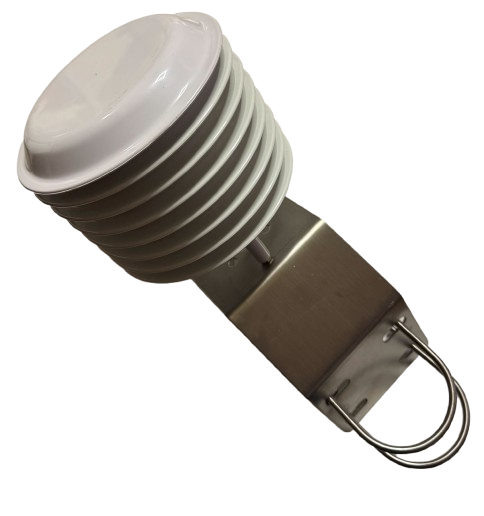

イレクターパイプ固定タイプ
単管パイプ固定タイプ

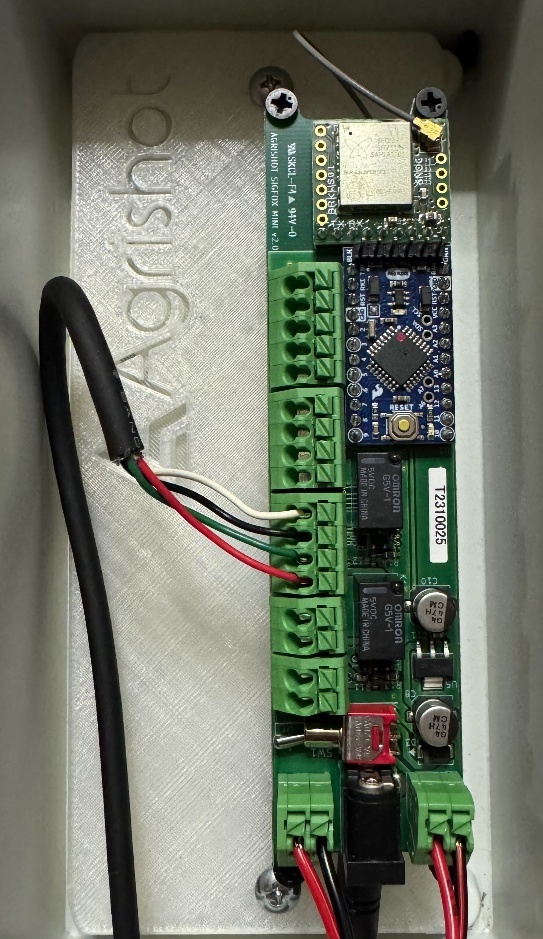

ピンアサイン（HSHCAA114A）
| ケーブル色 | 信号名 |
|---|---|
| 白色 | 5V（電源） |
| 黒色 | 湿度 |
| 緑色 | G（グラウンド） |
| 赤色 | 温度 |

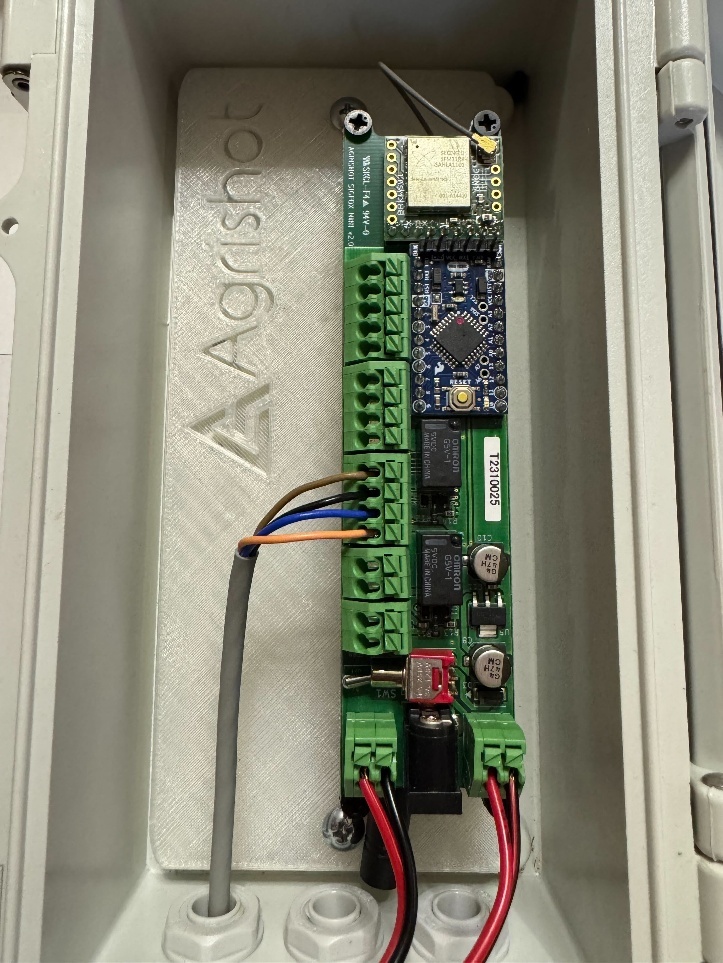

ピンアサイン（RHT-30-02R5）
| ケーブル色 | 信号名 |
|---|---|
| 茶色 | 5V（電源） |
| 黒色 | 湿度 |
| 青色 | G（グラウンド） |
| 橙色 | 温度 |
SENSOR
日射センサ
日射センサ

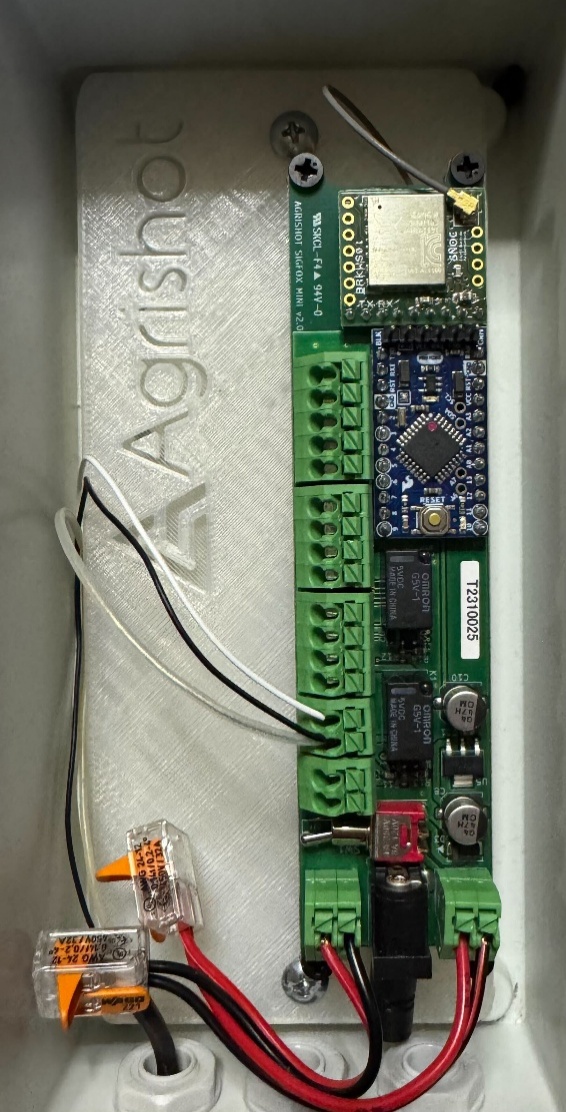

ピンアサイン
| ケーブル色 | 信号名 |
|---|---|
| 白色 | 日射 |
| 黒色・銀色 | G（グラウンド） |
⚠️ 注意：黒色と銀色のケーブルを同じ穴に差し込んでください。
SENSOR

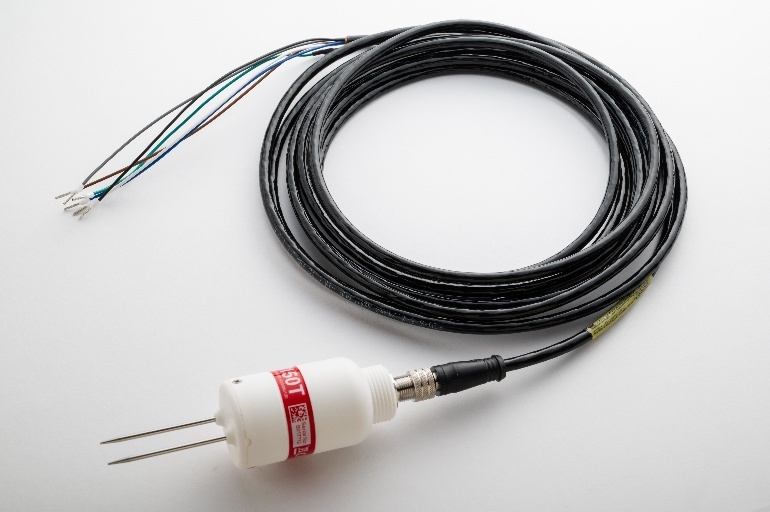

SM150T（土壌水分センサ）
SM150T

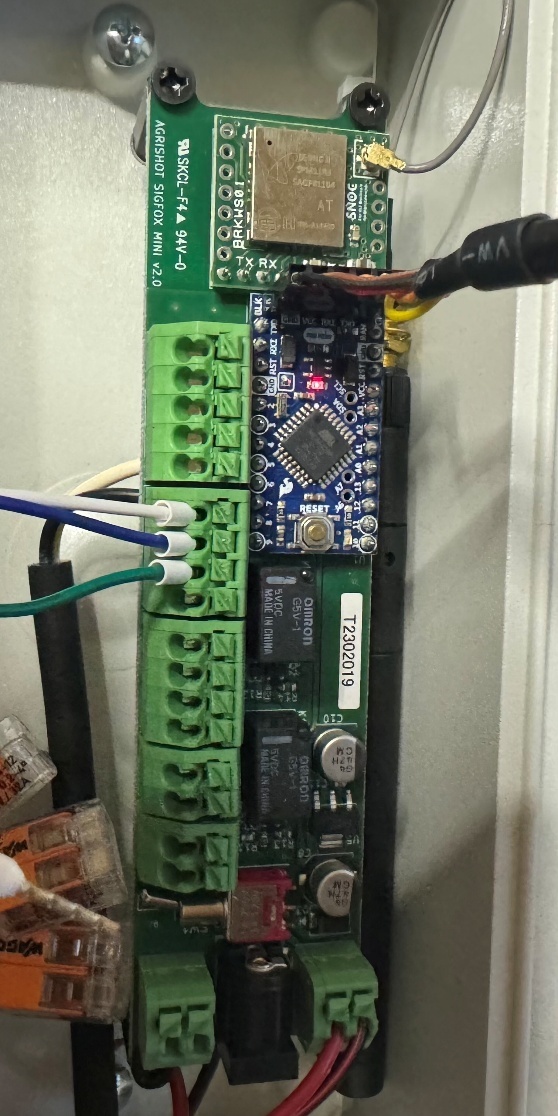

ピンアサイン
| ケーブル色 | 信号名 |
|---|---|
| 白色 | 5V（電源） |
| 青色 | センサ |
| 黒色 | G（グラウンド） |
💡 ヒント：茶色・灰色・緑色は使用いたしません。
設置方法

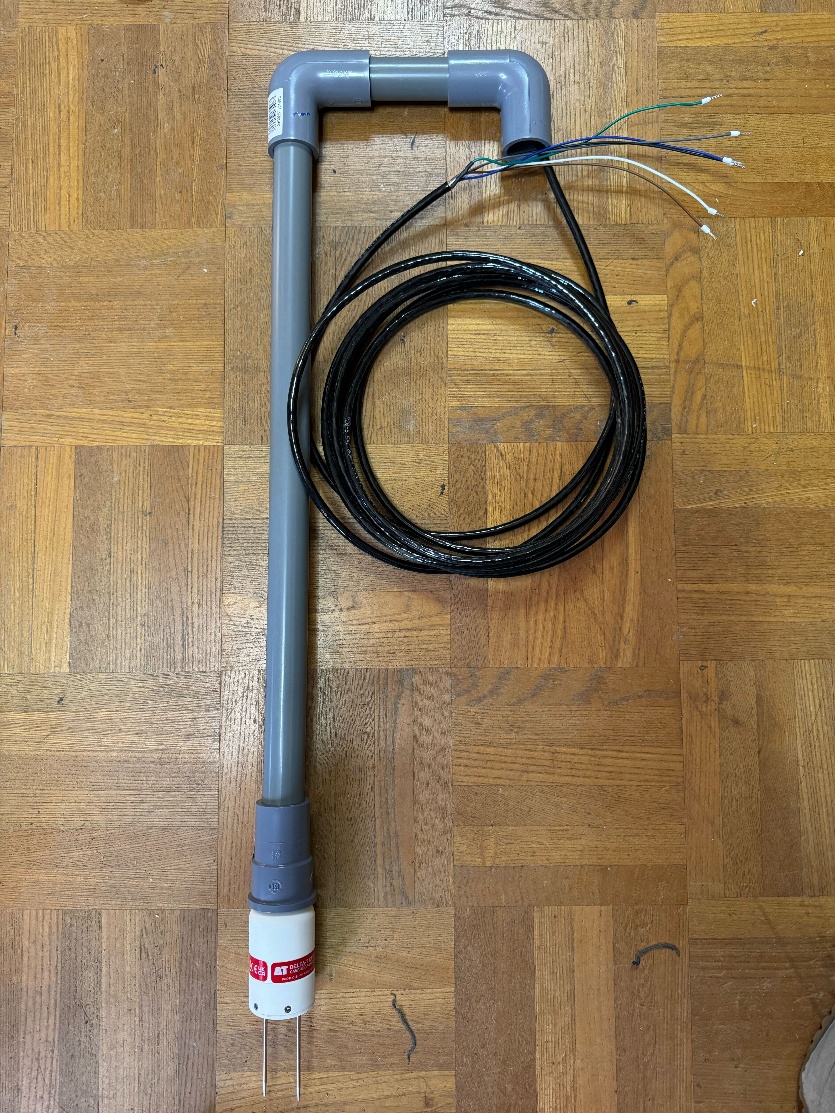

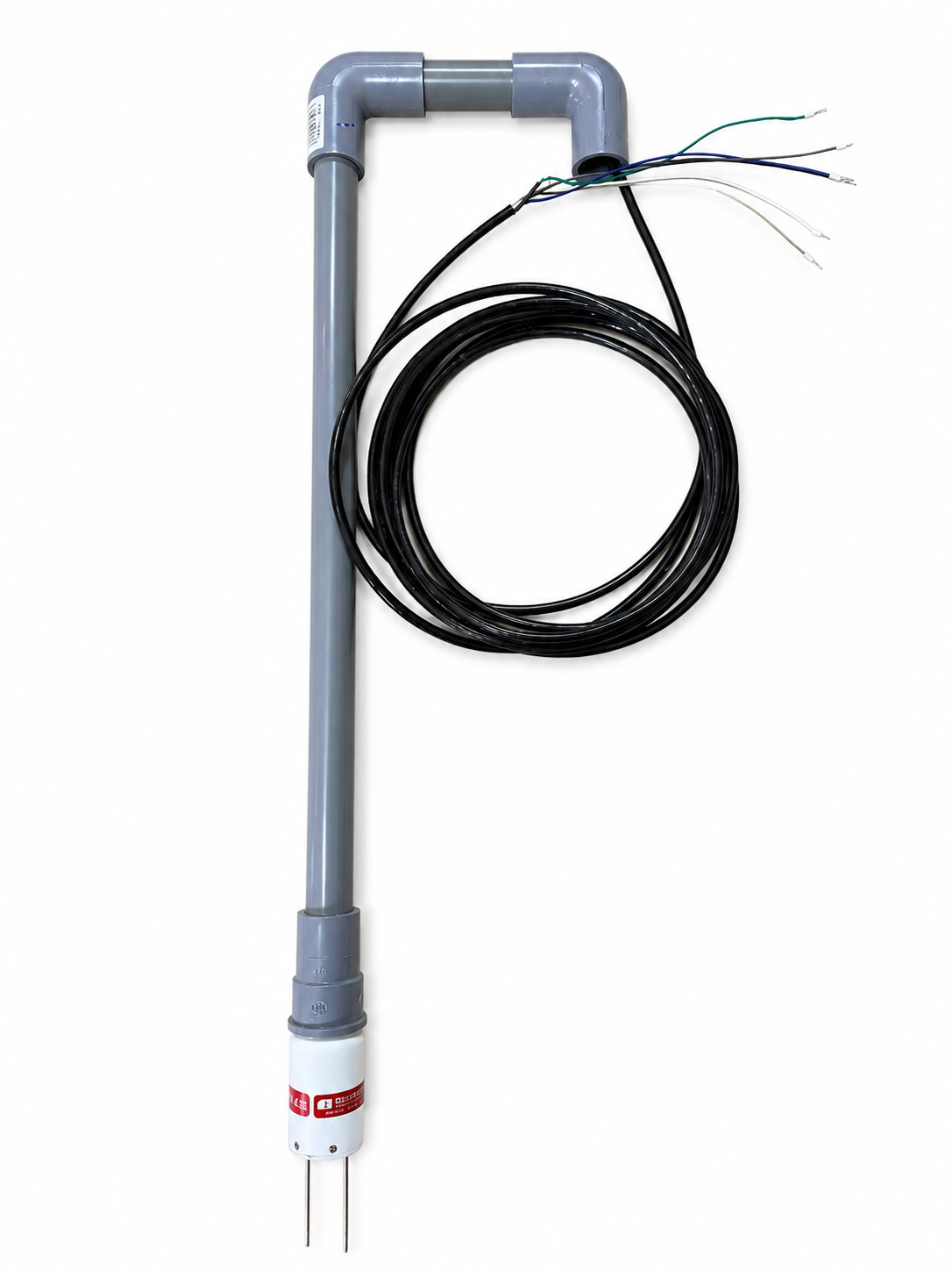

ガイドパイプへの取り付け方
先にガイドパイプにケーブルを通してから、センサを回して固定します。
センサの先端の針が全て地面に埋まるように差し込みます。
💡 ヒント：防水になっていますので本体が地面に埋まってしまっても問題ありません。
SENSOR

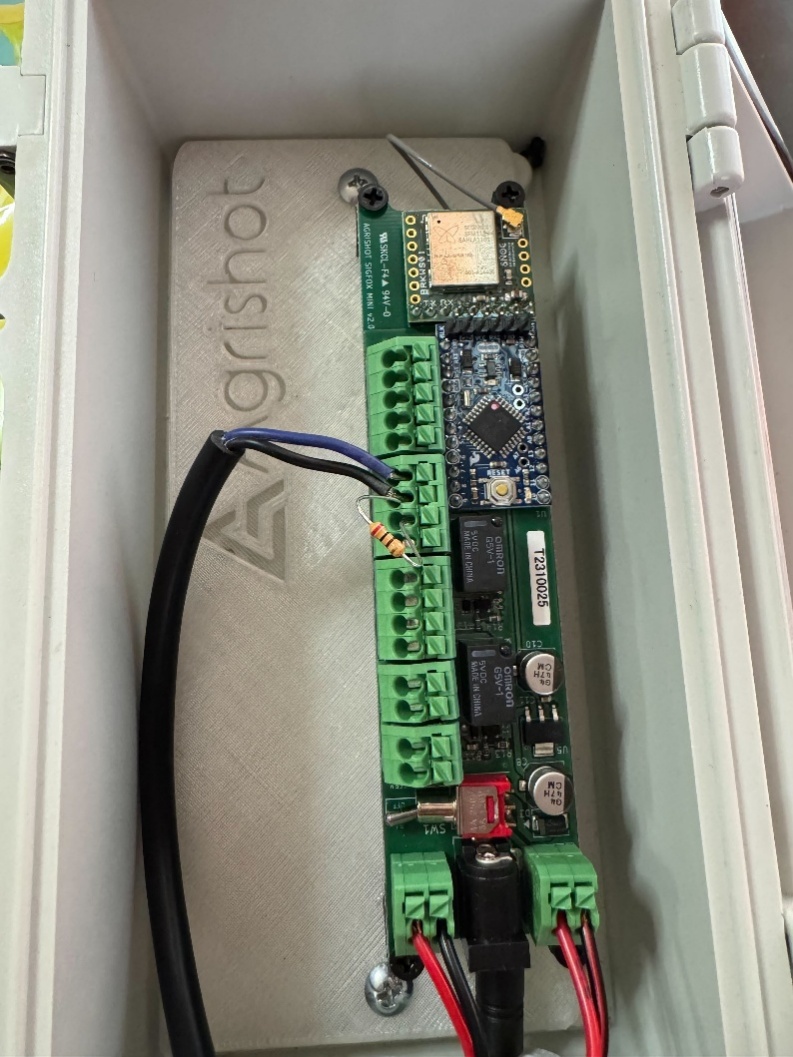

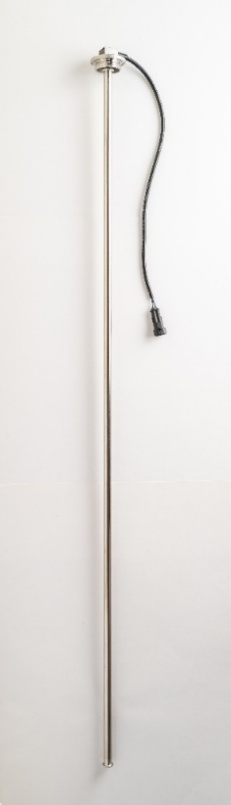

液面レベルセンサ
土壌水分計・雨量計で使用します。
液面レベルセンサ
ピンアサイン
💡 ヒント：液面レベルセンサのケーブルを直接差し込む場合は青色を、延長ケーブルがついている場合はそのケーブルの白色を差し込んでください。

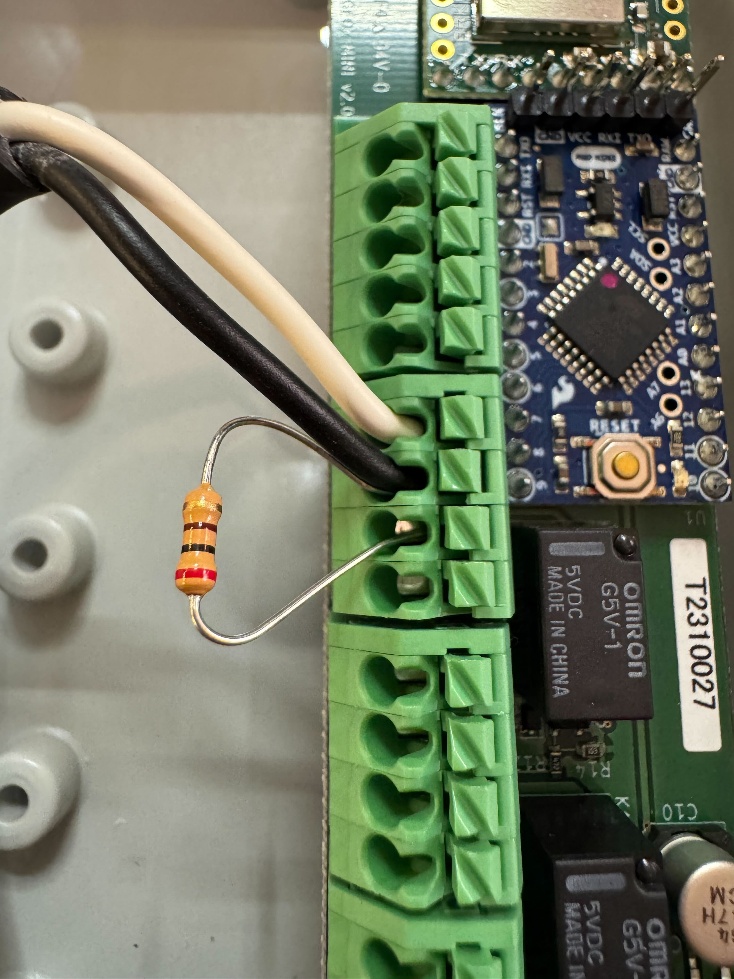

⚠️ 注意：200オームの抵抗は黒色のケーブルが刺さっている穴と、その隣のグラウンドの穴に差し込んでください。
拡大写真
SENSOR

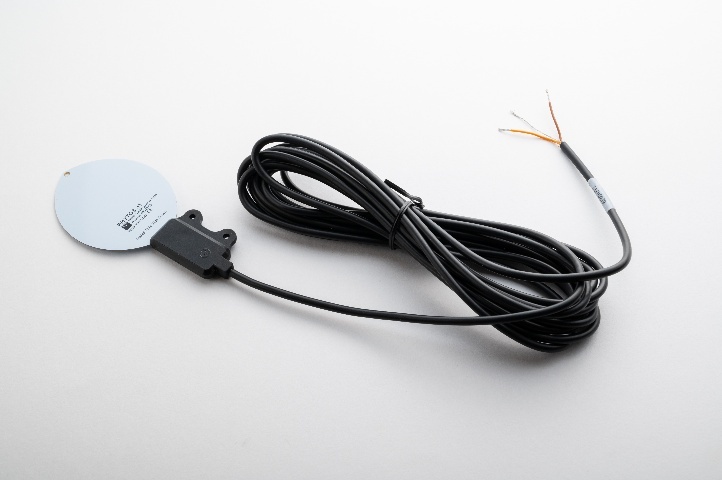

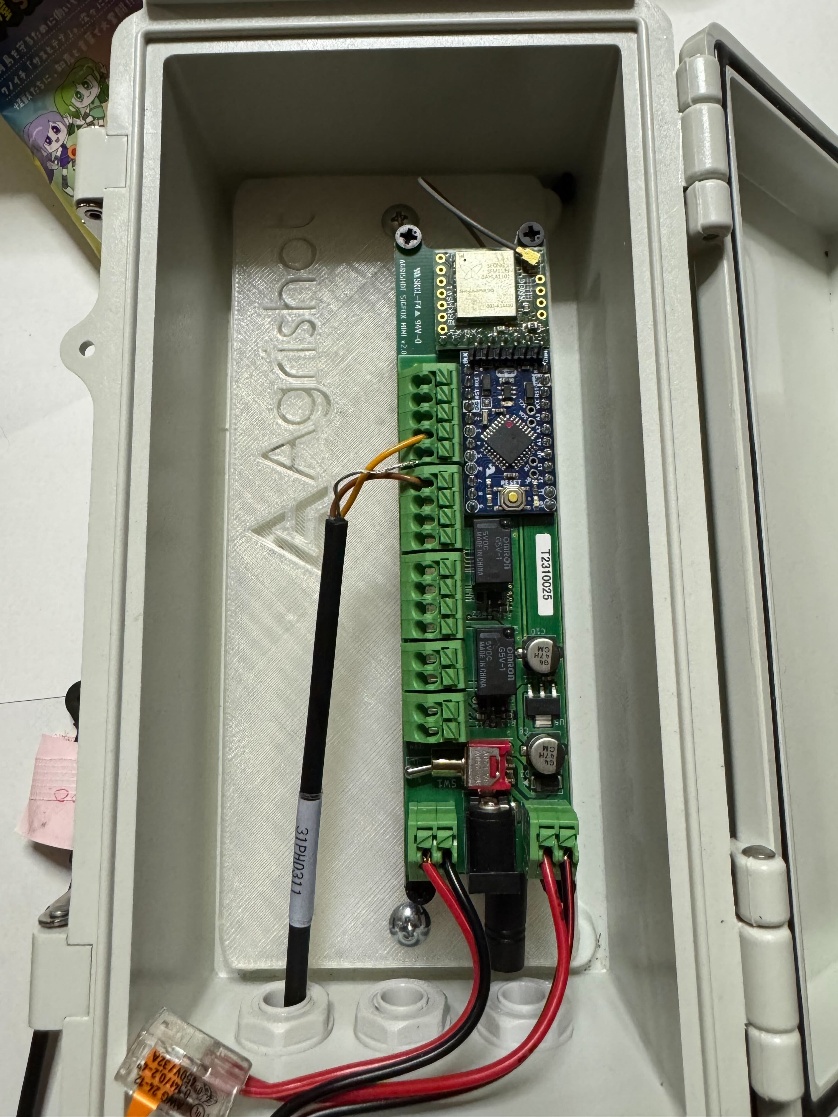

葉面濡れセンサ
葉面濡れセンサ
ピンアサイン
| ケーブル色 | 信号名 |
|---|---|
| 橙色 | ch4 |
| 銀色 | G（グラウンド） |
| 茶色 | 5V（電源） |
SENSOR

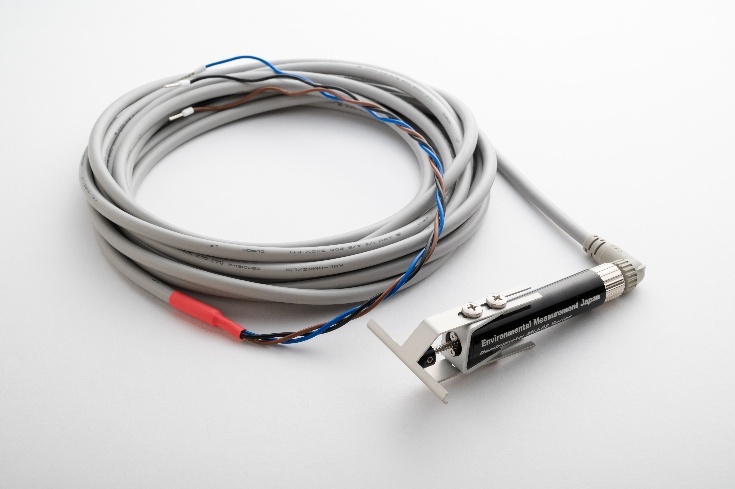

デンドロメータ
デンドロメータ

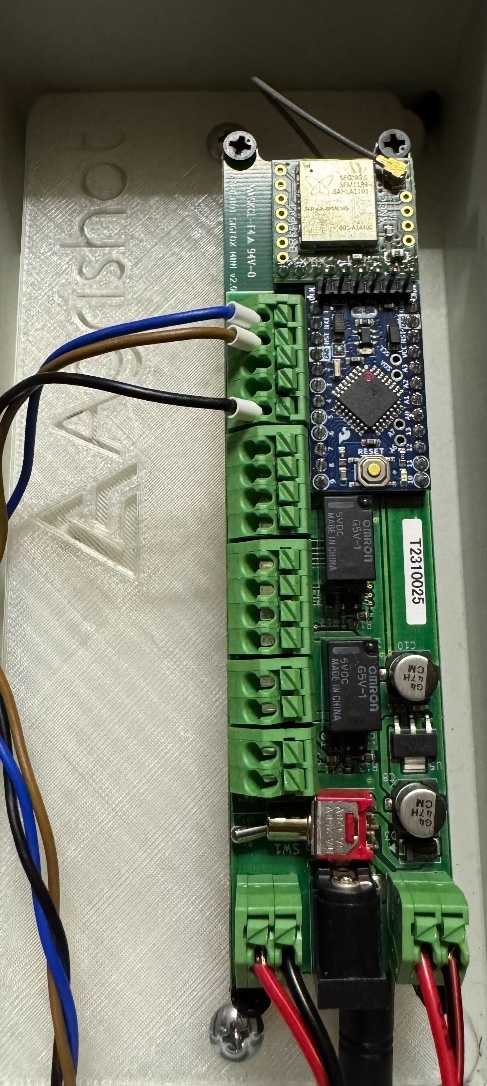

ピンアサイン
| ケーブル色 | 信号名 |
|---|---|
| 青色 | ch1 |
| 茶色 | ch2 |
| 黒色 | G（グラウンド） |
設置方法
1

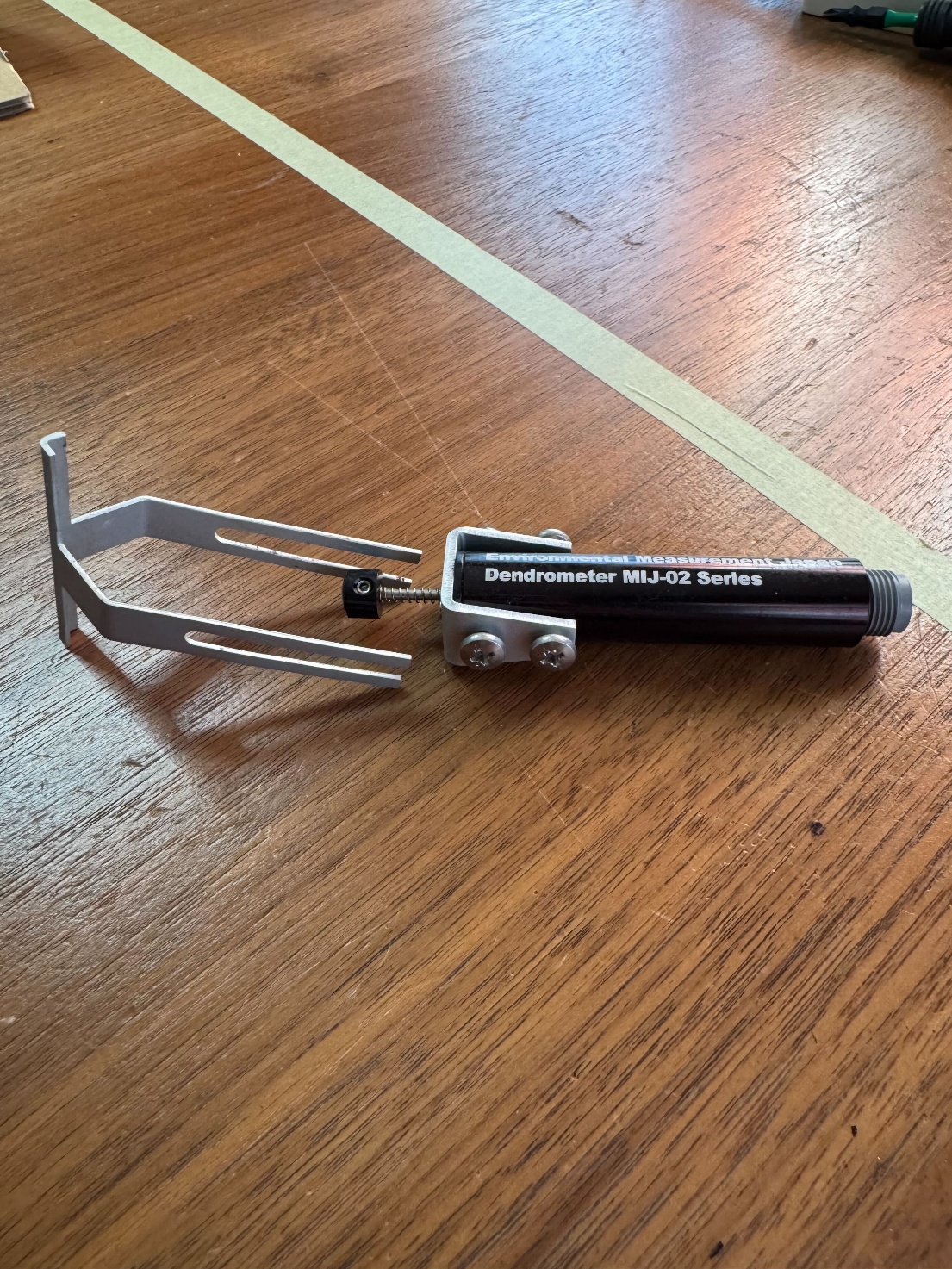

ドライバーでセンサに付いているねじを緩め、ヘッドを外します。
2

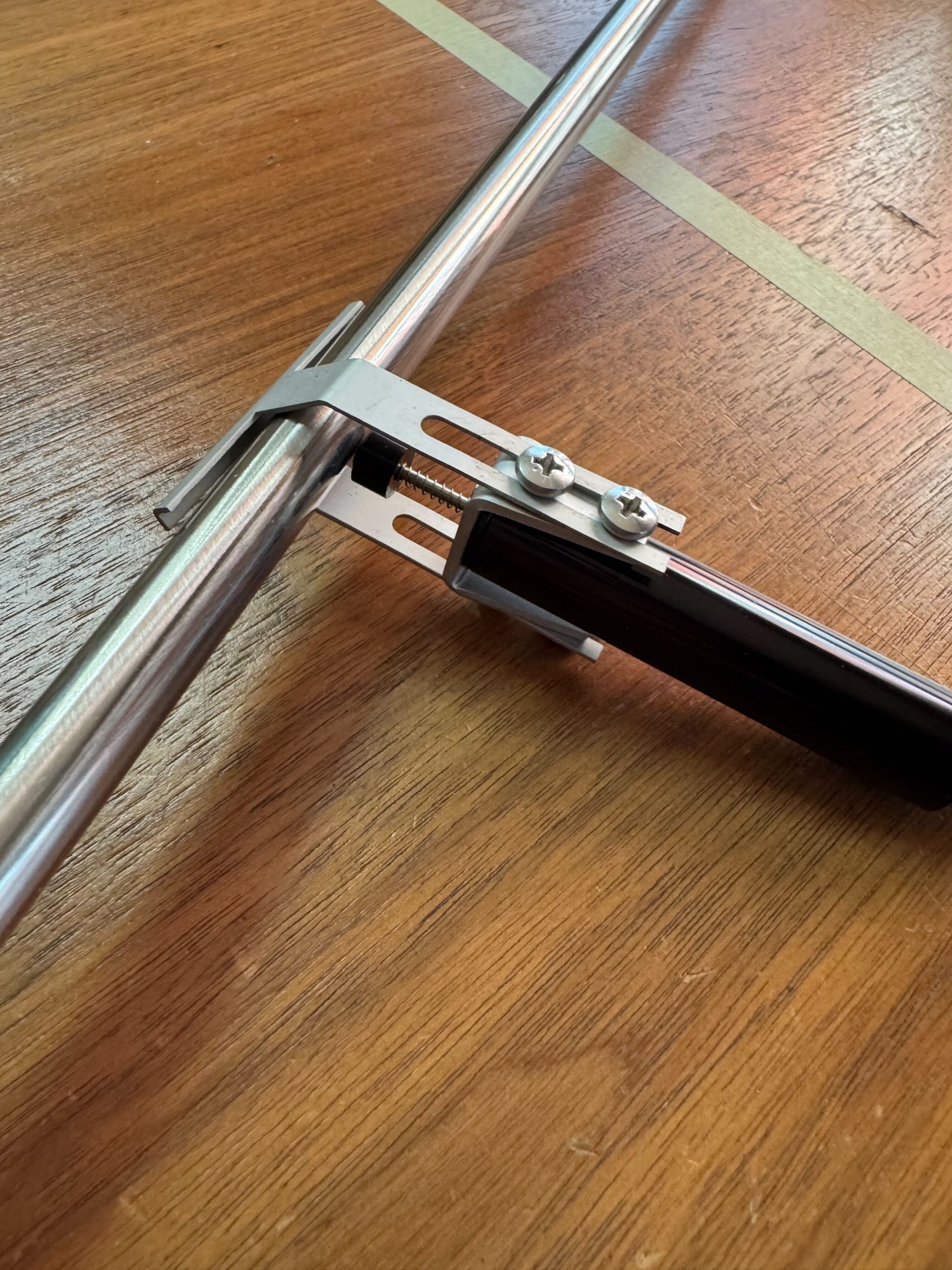

測定枝をヘッドとセンサの先端の間にセットします。
3

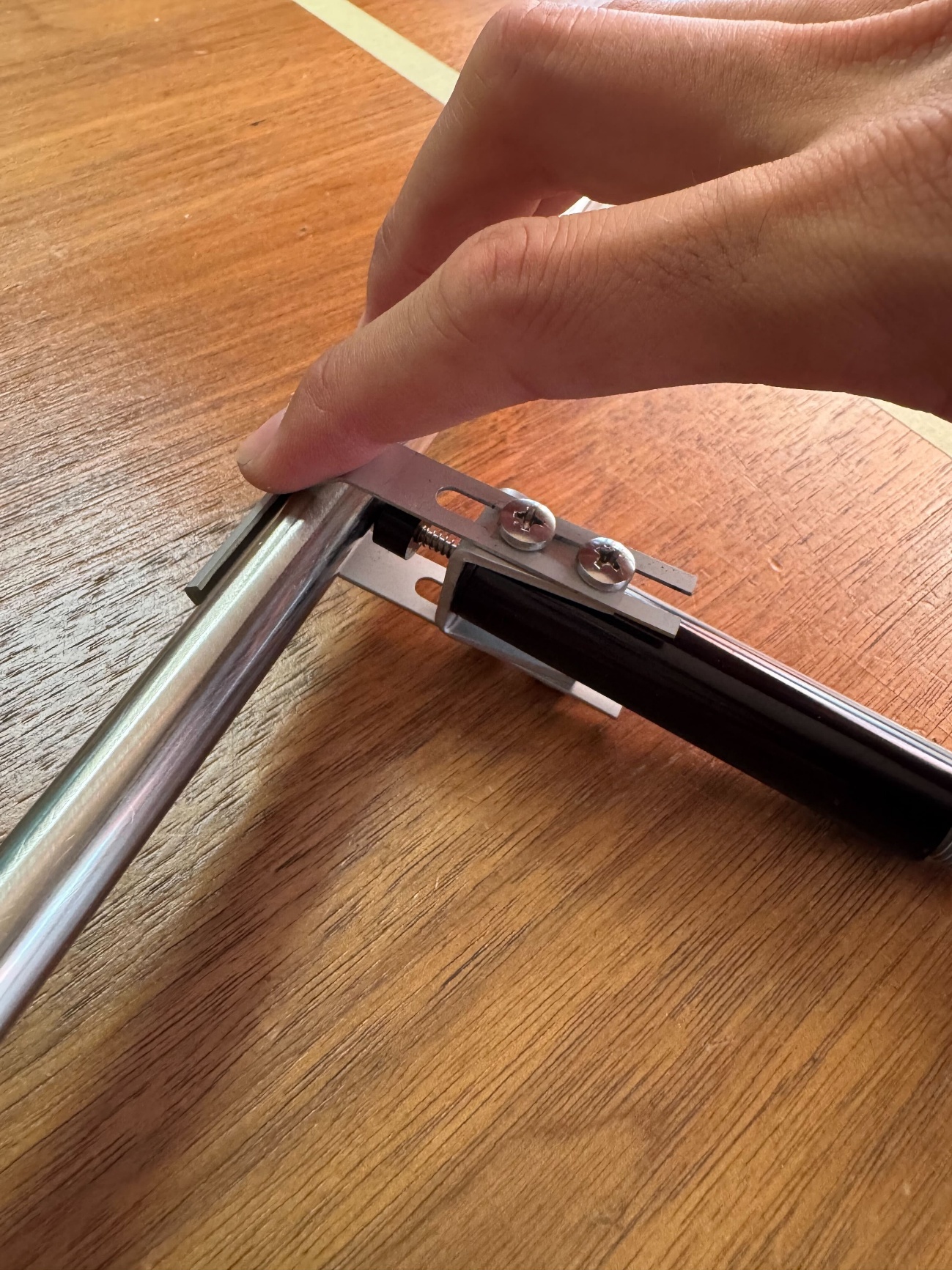

少し押し込まれる位置でヘッドを固定します。
4

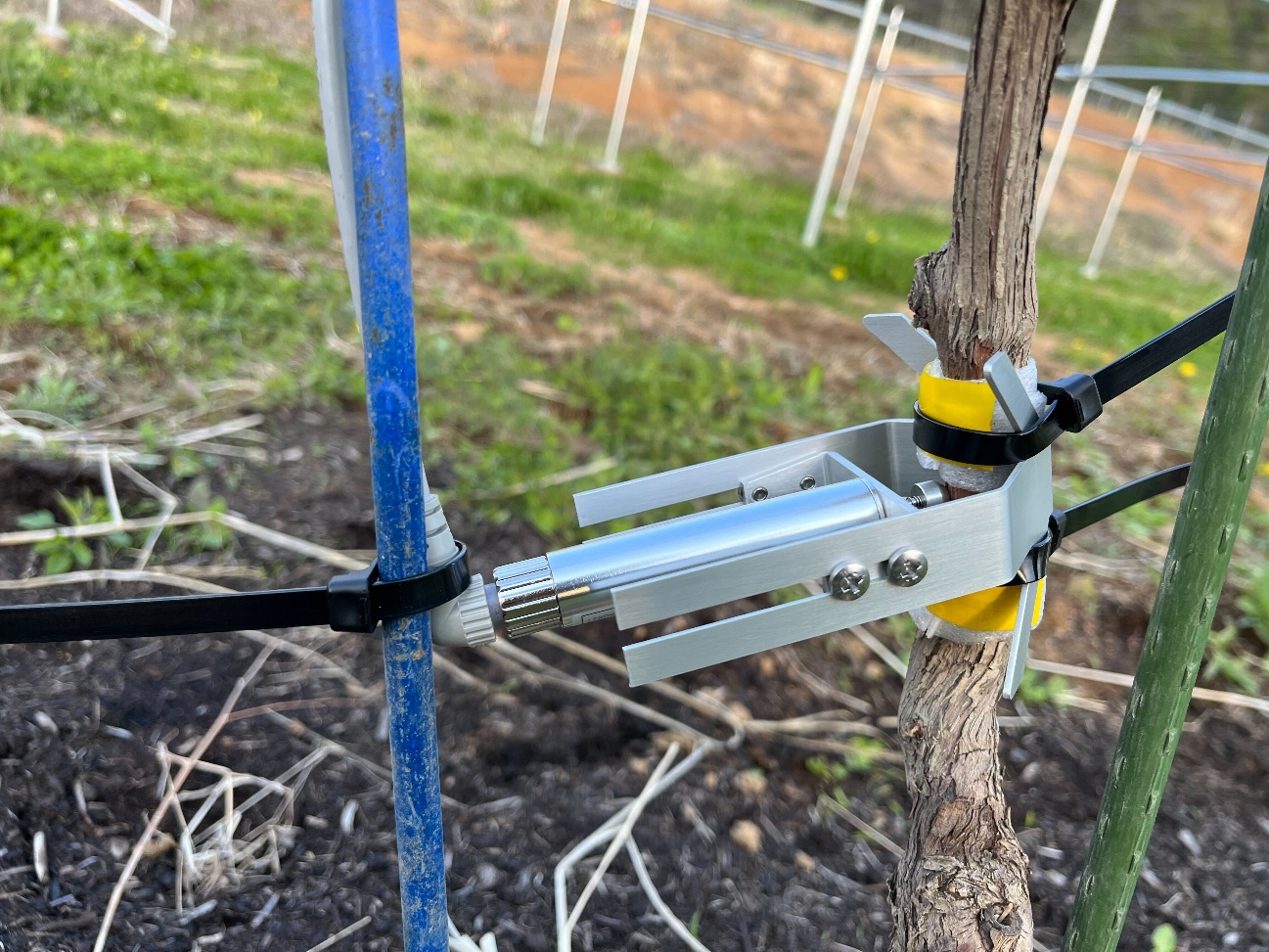

アローヘッドの場合、画像のように枝とヘッドの間にスポンジを挟んでください。
