70000- ソーラー電源システム（20W）の設置方法を解説します。
※バッテリーボックスを開けて操作する際は、バッテリーボックス内に水滴などが入らないように十分にご注意ください。

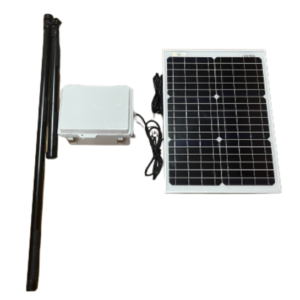

構成品
- ソーラーパネル20W

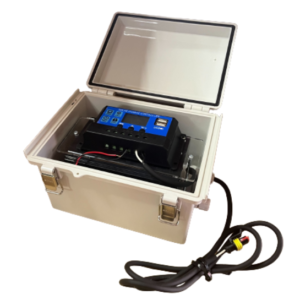

- バッテリーボックス（12V9A鉛バッテリー、10A用チャージコントローラー、カプラー付きケーブル）
- 支柱用イレクターパイプ
使用する道具
- 六角レンチ（付属品）
- プラスドライバー
1. 支柱用イレクターパイプを取り付けます
Norman mini sapまたは、Norman mini soilご購入時に付属していた、支柱の上に差し込んでください。
※付属の六角レンチを使用し、角度を調整してください。
※日光がよく当たる南向きに取り付けます。
?
2. イレクターパイプにソーラーパネルを取り付けます
イレクターパイプにソーラーパネルをはめ込みます。
?
3. バッテリーボックスへソーラーパネルのケーブルを引き込みます
ソーラーパネルのケーブルをバッテリーボックス内へ引き込み、ケーブルをチャージコントローラーへ取り付けます。
※ケーブルの極性（プラス、マイナス）にご注意ください。
・白色ケーブル：プラス
・黒色ケーブル：マイナス
?
4. バッテリーのケーブルをチャージコントローラーへ接続します
プラスのバッテリーケーブルをチャージコントローラーへ接続します。
接続されれば、チャージコントローラーへ下記画像のような表示がされます。
チャージコントローラーの個体差上、ソーラーパネルで満充電されても、バッテリー残量が4/5と表示されることがありますが、故障ではございません。
?
5. Norman miniへ接続します
Norma miniに接続してある、AC電源カプラーを取り外し、
ソーラー電源カプラーへ付け替えます。
?
